NLK-301 工业级RS232转RS485/422光电隔离转换器

NLK-301 工业级RS232转RS485/422光电隔离转换器

■  实现RS-232与RS-422或者RS-485之间相互转换

■  延长RS-232/RS-485/RS-422通讯距离

■  透明传输,波特率自适应,无需更改用户协议

■  内置智能模块,自动识别信号流向,无需流控

■  信号线600W/ms抗雷击保护和15KV抗静电防护

概述

NLK-301光电隔离型接口转换器,兼容RS-232C、RS-422、RS-485标准,能够将单端的RS-232信号转换为平衡差分的RS-485/422信号,也可作为RS232信号的延长器使用。内置的光电隔离器,能够提供高达2500Vrms的隔离电压,快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-485/422接口,采用当今先进的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHTNING),提供每线600W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-485/422接口的高速传输。 RS-232端通过一个DB9母头的连接器与兼容RS-232C标准接口相连,RS-485/422端通过接线端子连接。转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等),无需跳线设置实现全双工(RS-422) 、半双工(RS-485)模式转换,即插即用. 确保适合一切现有的通信软件和接口硬件,不需要对以前的基于RS-232的工作方式任何软件的修改。
NLK-301隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接,点到多点每台转换器可允许连接128个RS-485/422接口设备,数据通讯速率300-115.2K,带有电源及数据流量指示灯可指示故障情况、支持RS-232到RS-485/422双向转换。

技术参数

■ 接口特性:兼容EIA/TIA的RS232C/485/422标准;
■ 电气接口:RS232接口输入DB9母头的连接器,
■ RS-485/422接口输出接线端子
■ 保护等级:RS485/422口每线600W雷击浪涌保护。
■ 隔 离 度:隔离电压2500Vrms  500DC连续
■ 工作方式:异步半双工或异步全双工
■ 信号指示:三个信号指示灯:
■ 电源(PWR)、发送(TXD)、接收(RXD)
■ 传输介质:双绞线或屏蔽线
■ 传输速率:0-115.2K BPS

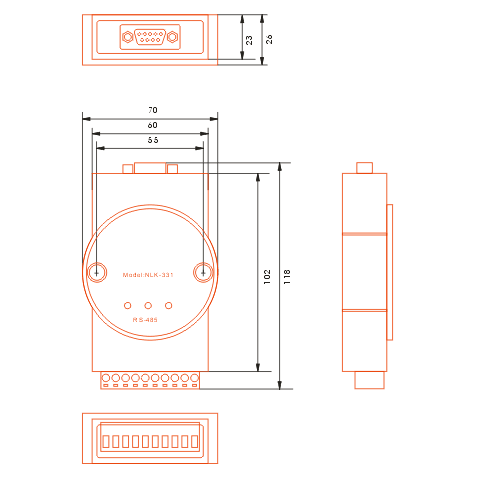

■ 外形尺寸:120mmX72mmX22mm
■ 使用环境:-40℃ 到 70℃,相对湿度为5%到95%
■ 传输距离:0-1200米(115200bps-9600bps)

订购信息

产品型号   性能参数
NLK-301
工业级有源RS232转RS485/422光电隔离转换器,DC9-30V供电;DIN导轨式,壁挂式安装



可选配件

产品型号   性能参数
16-23
亚当模块壁挂式安装板
