工业级百兆24口机架式交直流220V以太网交换机

KLM5324

工业级百兆24口机架式交直流220V以太网交换机

24路百兆以太网接口,为用户提供灵活的组网方式;
可选配100base-FX不同的传输距离、不同类型的光纤接口;
百兆电口10/100M自适应,全/半双工,MDI/MDIX自适应模式;
即插即用,方便快捷,支持电源状态继电器告警输出;
采用高强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,持久耐用,稳定可靠;
采用工业级电源设计,多种电源方案可选,满足用户灵活应用;
-40℃~85℃工作温度,满足恶劣工业环境应用要求。

概述

纽琳克生产的KLM5324系列产品,是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供24个百兆电或4光20电、8光16电、12光12电、16光8电、24光接口配置机型供用户选择,其中光口为100Base-FX单模或多模光纤接口。电口为10Base-T/100Base-TX以太网RJ45端口,每个RJ45端口都具有自适应功能,能自动的配置到10Base-T或100Base-TX状态以及全双工或半双工的运行模式,并能自动进行MDI/MDI-X连接。使工业通信更加顺畅、更加可靠、更加快速,满足客户为提高附加值应用而不断创新的需求。

纽琳克的非网管型交换机提供宽范围的交直流110/220V电源输入。在结构安装方面,KLM5324系列交换机使用机架式安装。该系列产品具备高速线速转发、即联即用的特性,在核心器件上采用工业级品质设计方案,无论是在恶劣的工业现场前端还是在高电磁辐射场景下,均能保证设备稳定运行,产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。




技术参数

IEEE标准

802.3、802.3u、802.3x等

交换方式

存储转发

背板带宽

8.8Gbps

百兆端口

24个10/100base-TX或者100base-FX可选端口

电口参数

物理接口:RJ-45 带屏蔽

RJ-45 端口:10base-T/100base-TX,支持自动协商功能

接口标准:符合IEEE802.3 标准

传输距离:100 米

光口参数

发光功率: >-12dBm(单模) >-17dBm(多模)

收光灵敏度: <-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模) 1550nm(单模)

1310nm(多模)

传输距离: 20~80Km 可选(单模) <5Km(多模)

连接器类型: SC/FC/ST

传输速率: 155Mbps

电源参数

输入电压:220AC/DC(85-264VAC/110-370VDC)

输入功耗:<25W@24V(满载)

过流保护:内置

机械参数

物理尺寸(宽×高×深):

KLM5324、KLM5324-4F/8F:482.6mm×44mm×210mm
KLM5324-12F/16F/24F:482.6mm×44mm×315mm

安装方式:标准19’ 1U机架式

散热形式:铝合金单肋形机箱表面散热,无风机

出线形式:前后出线

机壳防护:IP40

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A

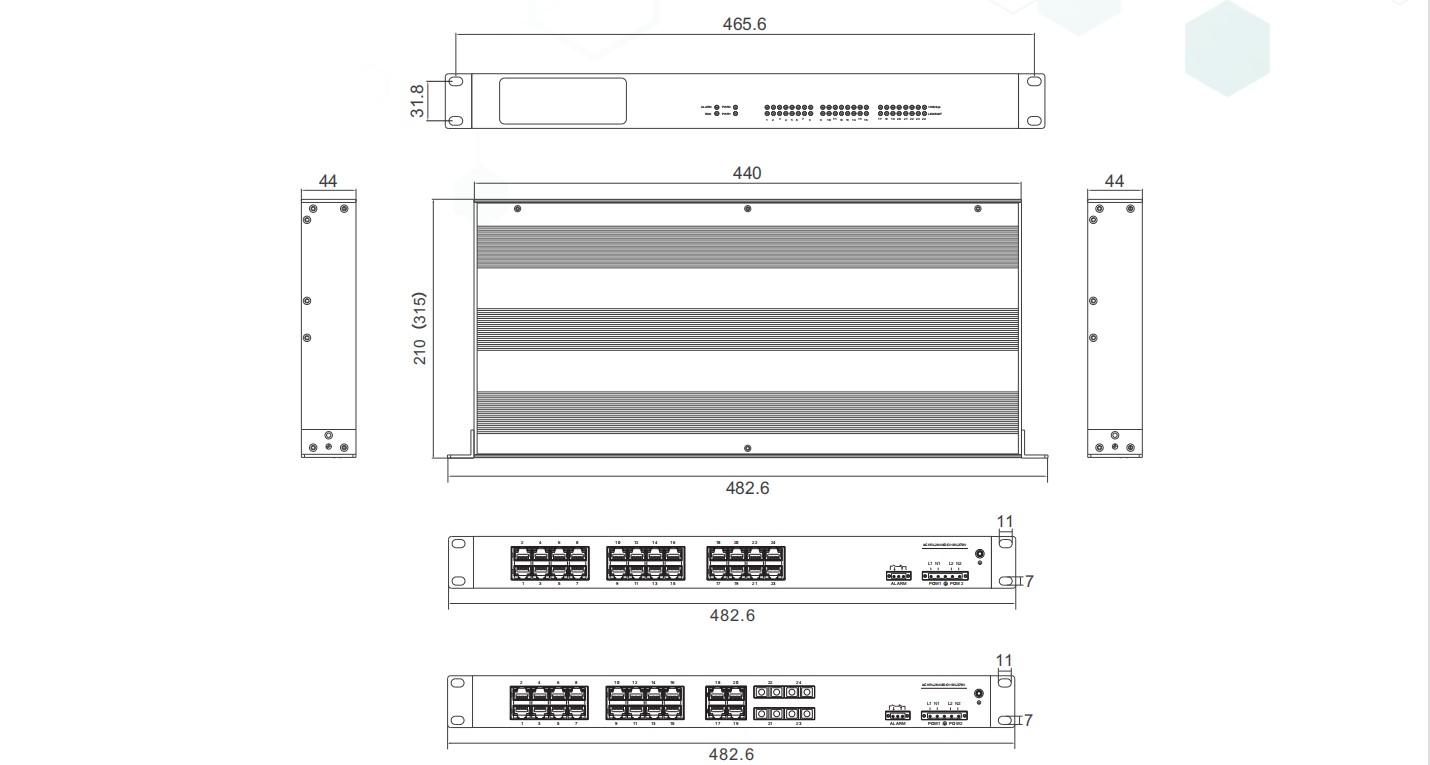

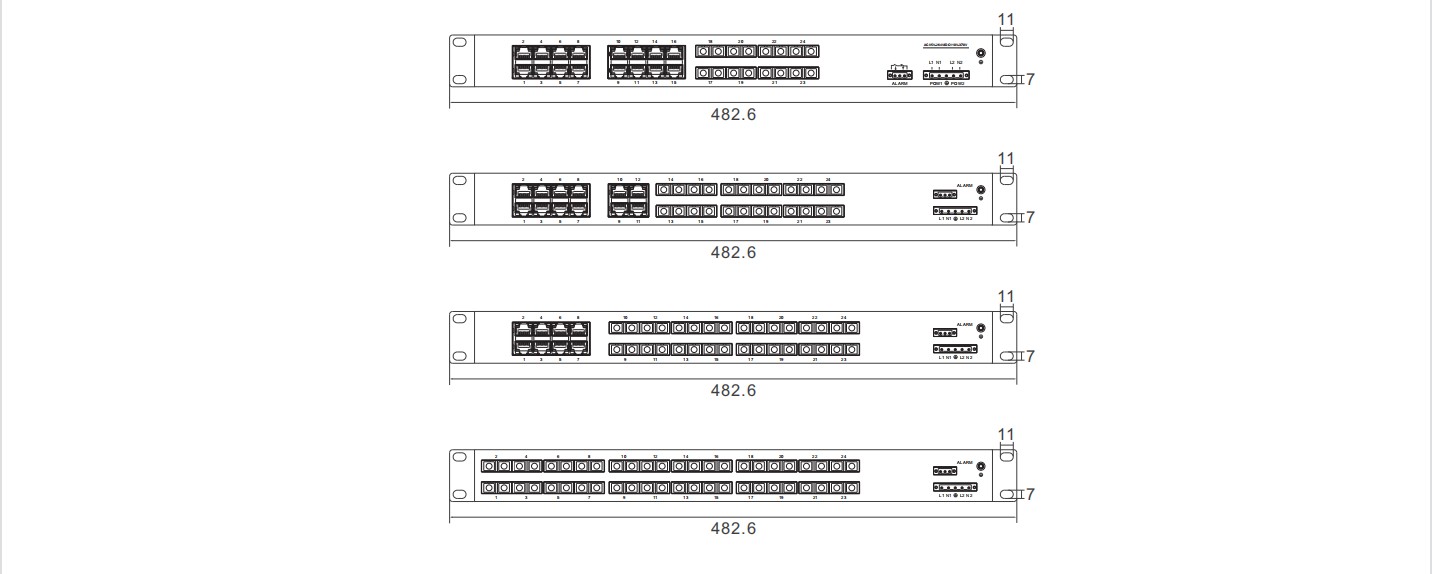

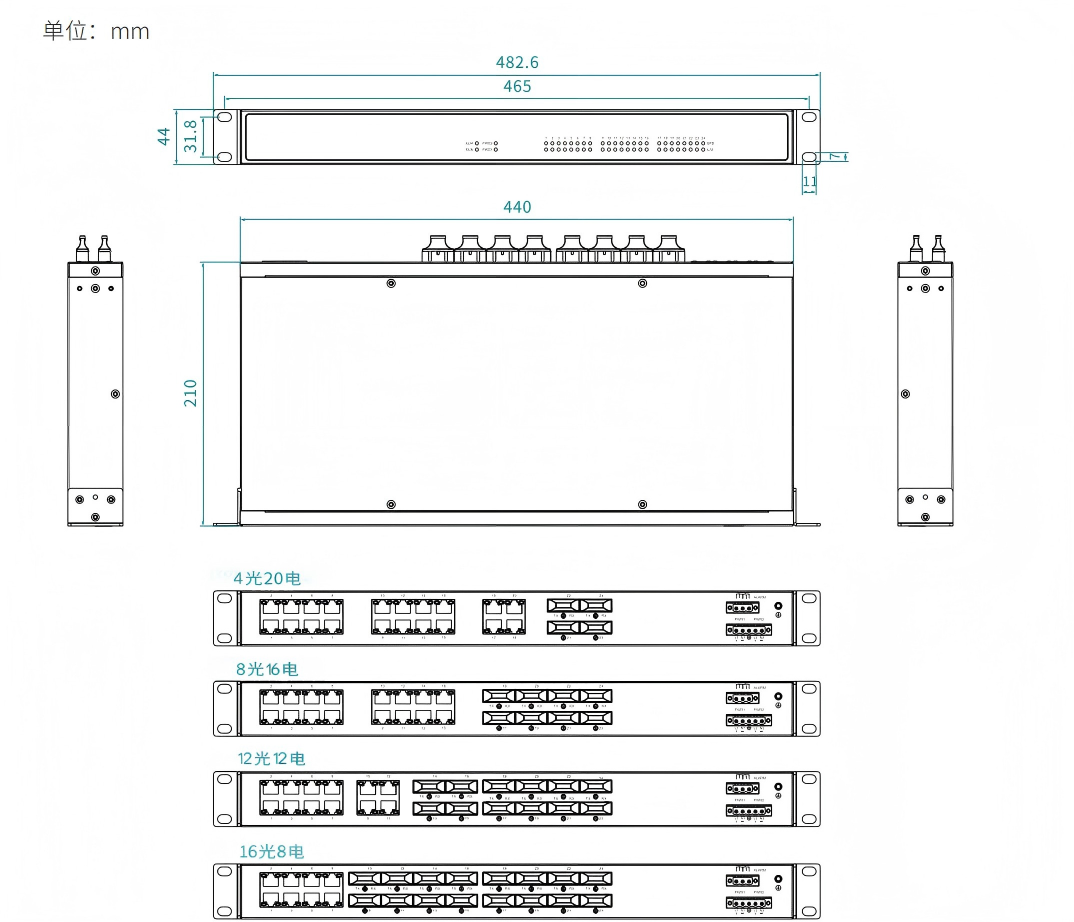

外形尺寸:








订购信息


产品型号 KLM5324-N-OT-P1P2-LV(24口光电组合系列)
代码定义 代码选型
N:代表光口数量 4:代表4个百兆光口
8:代表8个百兆光口
12:代表12个百兆光口
16:代表16个百兆光口
24:代表24个百兆光口
24T:代表24个10/100电口
OT:代表光纤种类 AS:单模双纤
AM:多模双纤
SF:单模单纤
空:代表24个10/100电口
P1:代表光纤接口
P2代表光纤通信距离
ZM:光纤接口为SC方口
RM:光纤接口为ST卡口
TM:光纤接口为FC螺纹口
空:代表24个10/100电口
02:通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
空:代表24个10/100电口
LVLV
LVLV:代表供电电源为双路交直流110/220V
例如:KLM5324-4AS-ZM20-LVLV规格为4个百兆光口,20个百兆电口,单模双纤SC接口。通信距离20KM.交直流220V供电
