2口全千兆双频Wi-Fi 6嵌入式本安型工业无线AP

LPT200

2口全千兆双频Wi-Fi 6嵌入式本安型工业无线AP

◆ 支持1路千兆WAN口（SFP插槽）、1路千兆LAN口（RJ45）、2路2.4GHz天线和2路5GHz天线接口；
◆ 支持Wi-Fi6双频WLAN无线局域网，支持OFDMA+MU-MIMO技术；
◆ 支持路由、AP、中继、桥接和客户端五种工作模式，满足不同的应用场景；
◆ 支持Wi-Fi Mesh和有线Mesh自组网功能；
◆ 支持AC控制下的快速漫游、快速发现、自动同步、整网管理和批量升级等功能；
◆ 支持短防护时间间隔、分段阈值、RTS阈值、纯G模式、纯11N模式等高级设置；
◆ 支持端口转发、IP/MAC/域名过滤、NAT转换、DMZ、内网穿透、DDNS、VPN、SNMP、LLDP等防火墙与服务功能；
◆ 支持DC12~24V电源输入，符合本安电路设计标准；
◆ 支持-20℃~+75℃工作温度，满足恶劣工业环境应用要求。

概述

上海纽琳克通信技术有限公司生产的LPT200系列是专为工业通信网络应用而设计开发的2口全千兆双频Wi-Fi 6嵌入式本安型工业无线AP，双频并发速率高达2976Mbps。该产品提供1路千兆WAN口、1路千兆LAN口、2路2.4GHz天线和2路5GHz天线等多种类型接口，支持1路DC12~24V电源输入，符合本质安全性设计需求，采用嵌入式安装方式，满足多种网络现场的需求。

LPT200系列支持WEB配置多种网管功能，如路由/AP/中继/桥接/客户端模式、万能/WDS桥接、AC控制、动态/静态/PPPoE拨号联网、DHCP服务器、IP/MAC绑定、2.4G/5G设置、黑白名单、静态路由、网络诊断、防火墙、内网穿透、DDNS、VPN、SNMP、LLDP、NTP等；系统提供不同权限用户管理，支持本地/远程日志管理，支持定时重启、配置备份与恢复、固件升级、恢复出厂设置。硬件采用无风扇、宽温、本安型设计，支持按键一键重启或恢复出厂设置，指示灯信号外引，精选工业级元器件，支持-20℃~+75℃工作温度，电源符合本安电路设计标准要求，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧矿山等领域。

  • 满足不同应用现场的需求

    满足不同应用现场的需求

    支持1路千兆WAN口（SFP插槽）、1路千兆LAN口（RJ45）、2路2.4GHz天线和2路5GHz天线接口； 支持Wi-Fi6双频WLAN无线局域网，支持OFDMA+MU-MIMO技术； 支持路由、AP、中继、桥接和客户端五种工作模式，满足不同的应用场景

  • 工业级设计

    工业级设计

    Ex ib防爆等级； 线路板均可做防潮湿、防盐雾、防霉菌等三防处理工艺；

  • 应用范围广

    应用范围广

    产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧矿山等领域。

技术参数

软件功能
网管功能 支持流量统计、运行状态、网络状态、本机地址等状态信息或无线信息
支持路由模式、AP模式、中继模式、桥接模式、客户端模式
支持静态地址、DHCP、PPPoE外网连接
支持DHCP服务器、IP/MAC绑定、无线用户黑白名单
支持短防护时间间隔、分段阈值、RTS阈值、纯G模式、纯11N模式
支持静态路由、IPv6服务
支持花生壳内网穿透、动态DNS、SNMP、LLDP
支持PPTP/L2TP/GRE/GRETAP/TUN/TAP协议VPN客户端
支持PPTP/L2TP/IPSec协议VPN服务器
防火墙 支持SYN-flood防御、IP动态伪装、MSS钳制，入站/出站数据控制
支持WAN/LAN口TCP/UDP端口映射
支持IP/MAC/域名过滤、iptables、NAT、DMZ、UPnP、IP/MAC/QoS限速
系统管理 支持IPv4/IPv6 Ping、IPv4/IPv6 Traceroute、Nslookup、抓取网络包
支持时区、NTP客户端/服务器、管理端口、计划任务、远程/本地日志
支持用户权限管理、SSH访问、HTTP/HTTPS、证书上传
支持在线重启、定时重启、配置备份/恢复、刷写固件、恢复出厂设置
Wi-Fi6射频参数
无线标准 Wi-Fi 6第6代无线网络技术
2.412GHz~2.484GHz  802.11b/g/n/ax
5.15GHz~5.85GHz  802.11a/n/ac/ax
工作频段 2.412GHz~2.484GHz（2.4GHz ISM Band）
5.15GHz~5.85GHz（5.0GHz ISM Band）
调制方式 DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM、256-QAM、1024-QAM
信道带宽 20MHz/40MHz/80MHz/160MHz
发射功率 2.412GHz~2.484GHz：
+19dBm@HE40 -43dB Dynamic EVM
+26dBm@HT20/40 MCS7 -30dB Dynamic EVM
+28dBm@HT20/MCS0
5.15GHz~5.85GHz：
+18dBm@HE80/MCS11 -43dB Dynamic EVM
+23dBm@VHT80/MCS9 -35dB Dynamic EVM
+24dBm@HT20/40 MCS7 -30dB Dynamic EVM
+26dBm@HT20/MCS0
接收灵敏度 2.412GHz~2.484GHz：
-68.5dBm（HT40/MCS7/2SS）
-63.0dBm（HE40/MCS11/2SS）
5.15GHz~5.85GHz：
-64.5dBm（VHT80/MCS9/2SS）
-59.0dBm（VHT80/MCS11/2SS）
-58.0dBm（HE80/MCS11/2SS）
最大传输速率
（理论值）		 2.412GHz~2.484GHz频段2T2R最大传输速率为574Mbps
5.15GHz~5.85GHz频段2T2R在160MHz频宽下最大传输速率为2402Mbps
无线总速率2976Mbps
接口规格
千兆WAN 1路1000Base-X千兆SFP插槽WAN口
千兆LAN 1路10/100/1000Base-T(X)自适应千兆RJ45 LAN口，支持全/半双工、MDI/MDI-X自适应
Wi-Fi天线 2路2.4GHz和2路5GHz天线接口，支持IPEX 1代板端天线座或SMA-K（外螺纹内孔）接口可选
按键 一键重启或恢复出厂设置
指示灯 电源指示灯、运行指示灯、告警指示灯、2.4G指示灯、5G指示灯、Bridge指示灯、接口指示灯，支持指示灯信号外引
电源参数
电源输入 DC12~24V
满载功耗 ＜15.5W@DC12V
连接方式 3位5.08mm间距接线端子
电源保护 防反接、缓启动
机械参数

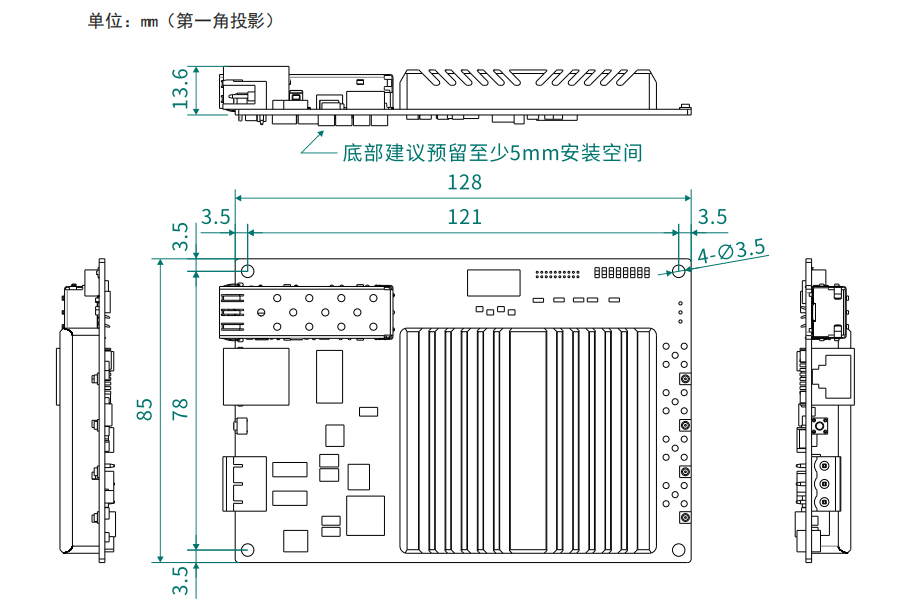

外形尺寸 128×85×13.6(mm)（不含连接器尺寸）
安装方式 嵌入式安装
重量 约0.16kg
工作环境
工作温度 -20℃~+75℃
存储温度 -40℃~+85℃
相对湿度 5%~95%（无凝露）
行业标准
EMC IEC 61000-4-5（Surge）：Level 2（ 电源：共模±1kV，差模±0.5kV；网口：共模±6kV，差模±2kV）
IEC 61000-4-4（EFT）：Level 3（电源：±2kV；网口：±1kV）

订购信息

标准型号 千兆光口(WAN) 千兆电口(LAN) 2.4GHz天线 5GHz天线 电源范围
IPEX 1 SMA-K IPEX 1 SMA-K
LPT200-E-TN25 1 1 2 / 2 / DC12~24V
LPT200-E-TN25-SK 1 1 / 2 / 2
